反吹式旋转翼的原理介绍
上传时间：2017-06-20阅读次数：
次编辑：管理员
旋转翼式滤芯过滤器一级回收系统由4组滤芯过滤器组成，每组滤芯过滤器含有1套φ320×900mm滤芯(进口材料国内制作)和1套转翼式反吹装置。
（1）转翼式反吹装置可形成复合反吹气流，对滤芯壁进行吹刷，将超细粉末吹落。
（2）转翼式反吹装置可将脉冲阀释放的高压气流转换成均匀的气流，可获得极高的清洁效率, 而且不损坏滤芯, 可延长滤芯的使用寿命。
（3）采用可程式控制器控制转翼式反吹装置，清扫工作周期时间可程序控制，在保证清扫效果的前提下可尽量减少压缩空气的使用量。
（4）配备反吹气包，保证反吹气压。
（5）底部集粉箱采用快速扣连接，安装快速、方便。
（6）转翼式滤芯过滤器一级回收系统的用料技术指标：
（7）过滤柜侧板、层板

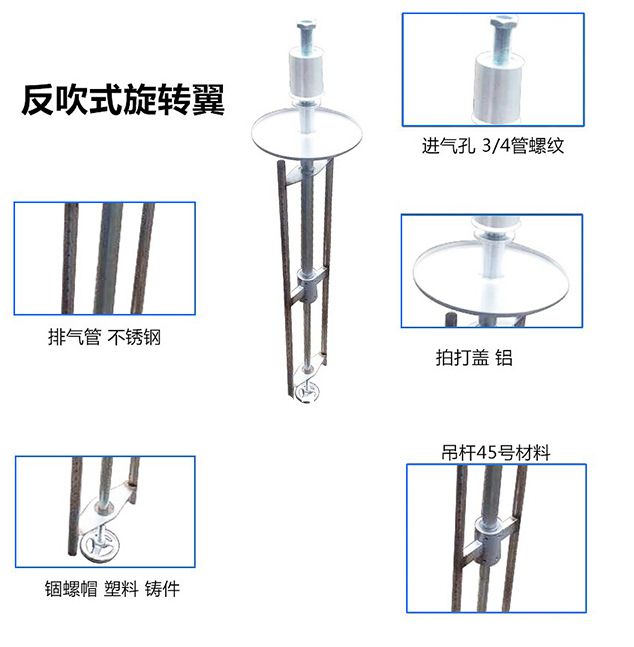

反吹式旋转翼,喷涂粉柜配件,涂装配件,喷粉房配件,旋转翼,打粉器
原理：
1.反吹旋转翼又称打粉器是专为涂装喷粉柜设备开发的新式旋转翼，市面上的反吹旋转翼质量参差不齐，汇发旋转翼已是专利产品。
2.脉冲反吹旋转翼具有清洁滤筒滤芯表面粉尘的作用，比起传统用的文氏管爆炸头装置回收效果好几倍
3.随着粉末回收滤芯在使用次数的增加，会有很多微细的粉末粉尘粘在滤芯表面，设置脉冲气流使旋转翼的喷吹防止粉末粉尘阻塞滤芯的微孔，气流通过旋转翼瞬时迸射到粉筒滤芯过滤纤维表面，反吹翼达到震落粉尘，使粘附在滤芯外面的粉尘落下，自洁滤筒的作用
4.各设备厂家可以根据生产实际情况调节脉冲周期和气流强度，来控制旋转翼反吹，以达到最佳回收效果，喷粉台配件，涂装喷台配件
一般应用：
粉末涂装行业清理系统
设计特点：
1.整体平衡性高，系统运转平稳、高效节能。
2.转翼采用薄不锈钢管整体焊接，坚固稳定，轻巧耐用。
3.轴承套部分采用黄铜材料制造，使用寿命长。
安装数据：
1.旋转翼固定螺孔直径：9mm(建议固定板开直径10mm的孔)。
2.固定螺孔空心到旋转翼中心轴距离：180mm
3.三螺孔以120℃圆心等分。
4.若安装我公司规格为325X600L的滤芯，旋转翼三角支架上平面到旋转翼下端固定套的活动距离为：720mm-750mm，旋转翼固定板厚度范围：1.5-6mm
注意事项：
1.旋转翼整体安装时，旋转翼基本上与水平面垂直，螺纹接口处注意密封。
2.两个旋转轴定期加油，保持润滑。
3.转翼不锈钢管的小孔不要堵塞，当转翼转速不是很高时，应及时清理小孔。
4.当使用转翼式清理系统时，本司建议尽量使用长纤维滤料，以免细粉进入滤筒，粘附在转翼上，影响转翼的使用寿命
